電動溫度調節閥

電動溫度調節閥概述：

電動溫度調節閥亦稱為電動溫度控制閥，由3810執行器和PSL系列執行器進行改裝而成。電動溫度調節閥由控制閥門、執行器、傳感器和毛細管等部件組成。電動溫度調節閥主要適用于液體、氣體和蒸汽，在各種冷卻系統中的溫度控制。當被控介質溫度升高，控制閥門關閉（加熱型）；當被控介質溫度升高，控制閥門開啟（冷卻型）。主要特點如下：

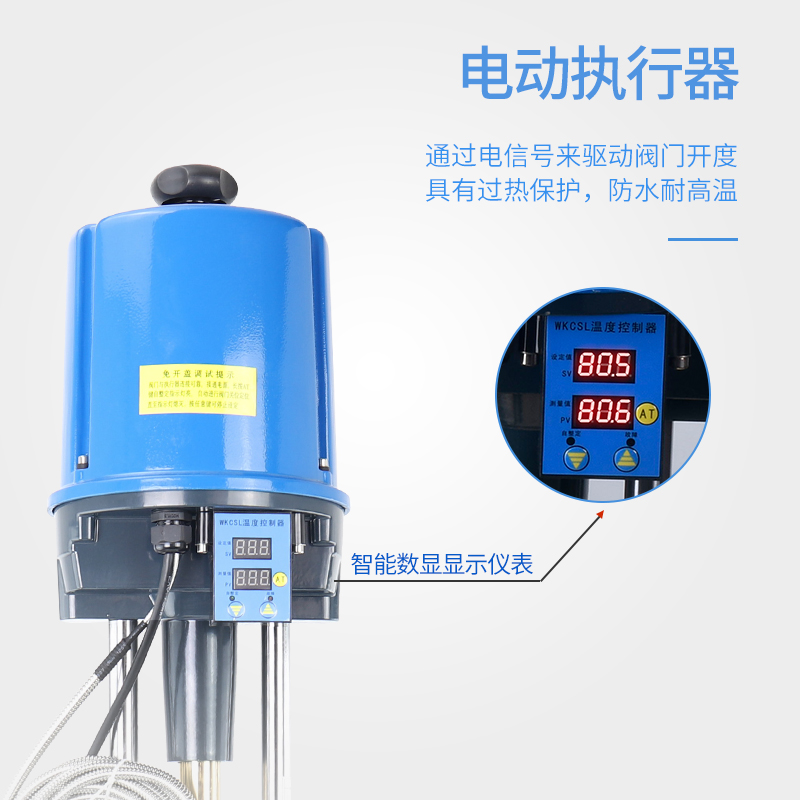

ZZWPE電控溫度調節閥是由電動執行機構，調節閥閥體和溫度傳感器三部分組成。電控溫度調節閥只需要220V電源，利用被調介質自身能量變化轉換為電動執行器動作信號，就能實現對熱水、熱油、蒸汽等介質溫度的自動化調節與控制。根據客戶的要求，電控溫度調節閥還可以采用位式控制，在高限值開啟或關斷，在低限值關斷或開啟；采用PID功能控制溫度穩定在設定值附近。正作用和反作用設定功能，滿足冷源調節和熱源調節的轉換。因電控溫度調節閥還具備操作方便、結構簡單、響應時間快、選用調溫范圍廣、密封性能可靠等優點，其在石油、化工、食品、民居、電力、鍋爐等工業系統的自動化生產和控制中取得了良好的控制效果。

電動溫度調節閥工作原理：

電控溫度調節閥工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源后，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度高于設定值時，傳感器即產生相應線性信號輸入電動執行機構產生一個軸向動作，帶動閥桿、閥芯產生直線位移，關閉主閥芯停止加熱。電控溫度調節閥工作中溫度低于設定值時，傳感器同樣產生相應線性信號輸入電動執行機構，驅使閥芯打開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。反復循環，使被控介質溫度始終保持在設定范圍內，從而達到自動控制的目的，這就是電控溫度調節閥的工作原理。

電動溫度調節閥技術參數：

連接尺寸及標準：

法蘭標準：鑄鐵法蘭按GB4216-84、鑄鐵法蘭按GB9113-88

法蘭密封面型：PN10、PN16為凸面

PN40、PN64為凹凸面，閥體為凹面

結構長度：GB12221-89

夾套保溫型夾套載熱體接口：對焊φ18×4

閥體法蘭及法蘭端面距離可以按用指定的標準制造。如ANSI、JIS、DIN等標準。

bZZW型自力式溫度調節閥無需外加能源，利用被調介質自身能量實現溫度自動調節的執行器產品。公稱壓力PN16、40、64；溫度調節范圍從0～270℃；溫度控制器連接接頭為G1外螺紋；法蘭標準：PN16、40按BG9113-8；PN64按JB79.2-94; PN16為凸面法蘭；PN40、64為凹凸面法蘭，閥體為凹面。結構長度按GB12221-89標準。

電動溫度調節閥零件材料

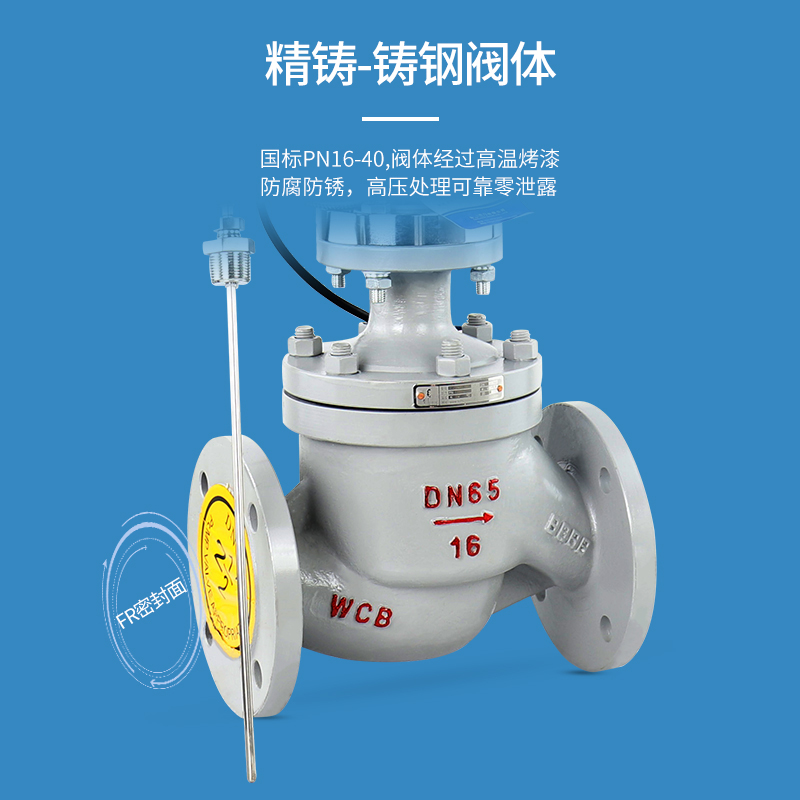

閥體、閥蓋：HT200、ZG230-450、ZG1Cr18Ni9Ti

閥芯：ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯

填料：聚四氟乙烯、柔性石墨

推桿、襯套：2Cr13

墊片：橡膠石棉板、10、1Cr18Ni9Ti 石棉纏繞墊片

波紋管：1Cr18Ni9Ti

用于加熱調節（B型）和用于冷卻調節（K型）二種供選擇。

有較寬的溫度設定范圍，調節方便。

超溫過載保護措施，安全可靠。

度設定方便，運行期間也可連續設定。

電動溫度調節閥訂貨須知

訂購ZZWPE調節閥請用戶提供以下資料： ● 調節閥名稱、型號； ● 公稱通徑 ； ·公稱壓力 (MPa) ； ● 額定流量系數(Kv) ； ● 固定流量特性 ； ● 介質名稱、閥前后壓力、溫度、流量等 ； ● 整機作用方式（電開、電關）及輸入信號 ； ● 閥體、閥內件及填料材質 ； ● 附件（操作器、伺服放大器等）；其他特殊要求 。

電動溫度調節閥安裝事項

(1)安裝前，檢查整機安裝事項：零件是否缺損與松動，對管道應進行清洗，介質流向應與閥體上的箭頭指向一致。

(2)盡量安裝在振勸與撞擊小的場所，閥自重量較大時，應有固定支撐架。安裝場地應考慮到便于操作，又有利于維修。

(3)為使自控系統失靈或檢修閥門時仍能連續運行，應設置旁路手動閥。檢修與使用手動閥時，應先關閉閥前、后截止閥。

(4) 溫包全部浸沒在被調介質中，并處于水平或傾斜向上安裝。

(5)毛細管的彎曲半徑不得小于75mm，安置在自然狀態，嚴禁折疊或扭曲。

(6)為便于現場進行監視與溫度設定，在閥前應設置壓力表與在溫包插入部位設置溫度計，現場操作安裝系統 。
