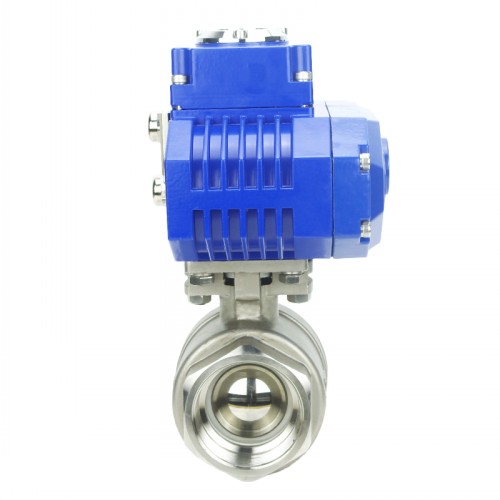

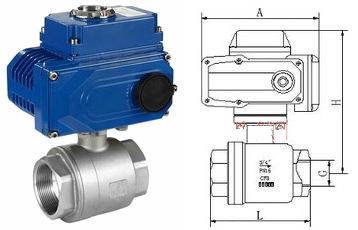

電動內螺紋球閥簡介： 電動內螺紋球閥（又稱電動絲扣球閥）就是指螺母和管接頭上為螺紋狀的球閥，采用直連的方式，將電動執行機構與內螺紋球閥連接組合而成。電動內螺紋球閥一般比較小，口徑在DN50以下的比較常見，因?yàn)榕c閥門連接的管道很難開螺紋，所以一般超過這個尺寸都不適合使用。電動內螺紋球閥選用不同的材質，可分別適用于多種介質，可在壓力為PN1.0～4.0MPa，工作溫度為 -29～300℃的各種管路上，做兩位切斷或調節使用。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。 電動內螺紋球閥標準規范： 檢驗標準: JB/T9092,API598, EN12266 產品標準: GB/T12237, ASME16.34, API608 管螺紋標準: GB/T7306, GB/T7307, ISO7-1, ISO288-1 ASMEB1.20.1, BS21, DIN2999/599, BSP 試驗壓力：1.6 2.5 4.0 強度試驗：2.4 3.8 6.0 密封試驗：1.8 2.8 4.4 電動內螺紋球閥原理： 電動螺紋球閥執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控*運轉，球體繞垂直于通道軸旋轉90°，實現對管道中流體介質的比例調節或切斷控*，電動螺紋球閥屬于直通閥門，全開狀態介質與密封面無接觸，其壽命長、密封面和介質摩擦磨損率低，適合介質含顆粒、帶腐蝕性流體使用。 電動內螺紋球閥技術參數：
電動內螺紋球閥零件材料：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
-
流體阻力小，其阻力系數與同長度的管段相等。
-
操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
-
緊密可靠，目前球閥的密封面材料廣泛使用四氟、密封性好，在真空系統中也已廣泛使用。
-
結構簡單、體積小、重量輕。
-
維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
-
根據用戶提供的流量、壓力提供選型規格書及控制方案圖。
