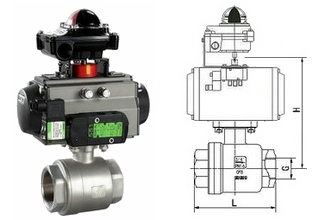

氣動螺紋球閥Q911F

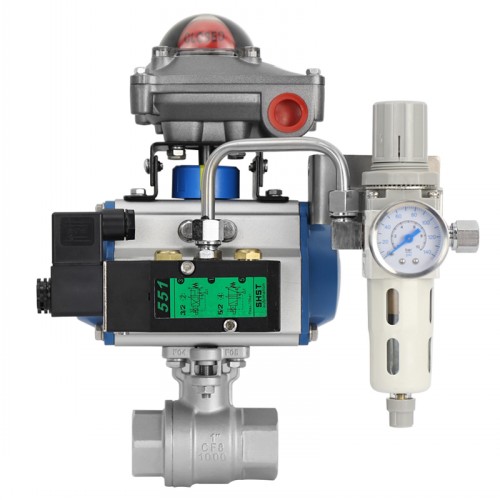

氣動螺紋球閥概述：

氣動螺紋球閥是由內螺紋球閥與氣動執行器組成，按結構形式不同可分為整體式(一片式)、兩片式及三片式，由于閥門本身體積精小且結構緊湊，所以特別適用于安裝尺寸有限和場合空間相對狹窄的工況中。氣動螺紋球閥通過壓縮空氣作為動力源來操作球閥的開啟和關閉，根據工作需要可選用雙作用或單作用執行機構，單作用形式具有彈簧復位的功能，可在遇到故障或氣源斷開時，自動歸位到開啟或關閉的狀態。

氣動螺紋球閥優點：

1、可在執行器頂部或底部安裝手動操作機構，實現手動開、關閥門。

2、內螺紋氣動球閥具有體積精小、密封性好、

運行可靠、維修容易、安裝方便、適應性強等優點。

3、密封結構分為金屬密封與彈性軟密封，可分別使用在不同的工況當中。

4、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

5、氣動螺紋球閥采用有倒密封的下裝式結構，閥腔異常升壓時，

閥桿不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。

氣動螺紋球閥性能規范：

閥芯形式："O"型球形閥芯

密封填料：PTFE、柔性石墨

環境溫度：-20～+90℃

密封圈：增強聚四氟乙烯，對位聚笨

流量特性：近似快開型

動作范圍：0～90°

泄露量Q ：硬密封：≤額定流量的10-5；軟密封：零泄漏

閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）

閥球材質：不銹鋼CF8（304）、CF8M（316）

氣動螺紋球閥技術參數：
